Plataforma Web Centralizada para la Gerencia de Programa Plataforma Satelital de CANTV
Trabajo Especial de Grado — Certificado de Desarrollador de Software
UNETI · Programa Nacional de Formación en Informática · Julio 2026
- Equipo de Desarrollo
- Contexto y Problemática
- Objetivos
- Arquitectura y Tecnologías
- Módulos del Sistema
- Metodología de Trabajo
- Estructura del Repositorio
- Instalación y Configuración
- Modelado, Vistas y Documentación
- Pruebas y Validación
- Lecciones Aprendidas
- Recomendaciones
- Agradecimientos
Este proyecto fue concebido, diseñado e implementado por un equipo multifuncional de tres estudiantes del Programa Nacional de Formación en Informática (PNFI) de la Universidad Nacional Experimental de Telecomunicaciones e Informática (UNETI), bajo el marco de trabajo ágil SCRUM.
| Rol | Nombre | Responsabilidad Principal |
|---|---|---|
| Product Owner (PO) | Diana Sierra | Voz del cliente, definición de prioridades, validación de requisitos y aceptación de entregables. |
| Scrum Master (SM) | Ana Contreras | Facilitación del equipo, eliminación de impedimentos, gestión de la métrica de velocidad y transparencia del proceso. |
| Development Team | Diana Sierra, Ana Contreras, Darwin Colmenares | Diseño de arquitectura, modelado de datos, desarrollo full-stack (Laravel + React), pruebas y despliegue. |
Tutoría Académica: Msc. María Herrera (Docente Asesora UNETI)
Tutoría Empresarial: Ing. Rodolfo José Pacheco Hellal (Gerencia General de Proyectos Mayores — CANTV)
La Gerencia Programa Plataforma Satelital de CANTV opera tres unidades críticas —Caracas, Camatagua y Baemari— encargadas de la continuidad de la infraestructura satelital nacional. Durante la fase de diagnóstico participativo (entrevistas, observación directa y revisión documental), el equipo identificó cinco necesidades críticas:
| ID | Necesidad | Impacto Operativo |
|---|---|---|
| N1 | Falta de un Repositorio Documental centralizado | Información técnica fragmentada en Excel y carpetas compartidas sin control de versiones. |
| N2 | Falta de un Panel de Alertas en Tiempo Real | Tiempos de comunicación de 30-90 minutos entre sedes, dependiendo de WhatsApp o llamadas. |
| N3 | Inexistencia de un Foro de Discusión Técnica | Pérdida de conocimiento tácito; soluciones a fallas recurrentes no quedan documentadas. |
| N4 | Descentralización del Calendario de Eventos | Cada jefe de turno maneja su propio calendario en Outlook; no existe visibilidad única. |
| N5 | Falta de trazabilidad en la Gestión de Usuarios | Imposible auditar quién modificó un reporte y cuándo; en 2023 se perdió trazabilidad por sobrescritura. |
"El MTTR debe bajar a <15 min" — Prioridad 5/5 del personal técnico encuestado.
Desarrollar una plataforma web centralizada para la gestión y trazabilidad de contingencias, enfocada en la optimización de los tiempos de respuesta en la Gerencia de Programa Plataforma Satelital de CANTV.
- Diagnosticar la situación actual y cuellos de botella de los procesos de registro y seguimiento de contingencias.
- Diseñar mediante el marco de trabajo Scrum y criterios de seguridad de la información, la arquitectura lógica, el modelo de datos y la interfaz de usuario.
- Desarrollar los módulos funcionales bajo el stack tecnológico PHP/Laravel y PostgreSQL, incluyendo herramientas de logging, gestión de roles y repositorios documentales.
- Validar el rendimiento y la usabilidad de la plataforma mediante pruebas de aceptación de usuario (UAT) y simulacros de contingencias.
El sistema implementa una arquitectura desacoplada (Full-Stack) optimizada para operar dentro de la Intranet Corporativa de CANTV, garantizando baja latencia y cumplimiento de protocolos de seguridad.
| Capa | Tecnología | Justificación Técnica |
|---|---|---|
| Frontend | React 19 + Vite | SPA dinámica, consumo asíncrono de API REST, renderizado eficiente de componentes. |
| Backend | Laravel 11 (PHP 8.2) | API RESTful robusta, gestión de autenticación con Laravel Sanctum, lógica de negocio modular. |
| Base de Datos | PostgreSQL 14+ | Integridad referencial, trazabilidad audit-safe y manejo de datos técnicos satelitales estructurados. |
| Autenticación | OAuth 2.0 / Laravel Sanctum | Tokens seguros, control de acceso basado en roles (RBAC), cifrado bcrypt. |
| Reportes | jsPDF + jspdf-autotable | Generación de reportes PDF con encabezado institucional, ejecutada en el cliente. |
| UI/UX | SweetAlert2, Styled Components | Feedback inmediato al usuario, diseño responsive y adaptado a entornos de misión crítica. |
Usuario → Frontend(React) → Backend(API Laravel) → PostgreSQL
│ │ │ │
│ Credenciales POST /login (Payload cifrado) │
│ │ │ Consulta hash │
│ │ │◄────────────────►│
│ │◄──── 200 OK + Token Sanctum + Rol ────┤
│◄── Dashboard según Rol ──────────│ │
La plataforma consolidó cinco módulos críticos más los subsistemas de seguridad y administración:
| Módulo | Descripción | Roles con Acceso |
|---|---|---|
| 🔐 Seguridad y Autenticación | Login, recuperación de contraseña por correo (SMTP), bloqueo tras 3 intentos fallidos, cifrado SSL/TLS. | Todos |
| Registro de fallas satelitales con nivel de criticidad (Baja/Media/Alta), seguimiento de estado (Abierta/En Progreso/Cerrada), filtrado por sede y fecha. | Admin, Supervisor, Operador (lectura/escritura según permisos) | |
| 📁 Repositorio Documental | Carga, consulta, descarga y eliminación de manuales técnicos (PDF, max 10MB). Control de versiones y registro de auditoría por descarga. | Admin, Supervisor (CRUD); Operador, Visitante (lectura) |
| 💬 Foro Técnico | Hilos de discusión temática, respuestas anidadas, marcado de temas como "Resuelto/Cerrado", búsqueda por autor o palabra clave. | Todos (según permisos de escritura) |
| 📅 Calendario de Eventos | Visualización mensual de mantenimientos preventivos y ventanas de trabajo. Sincronización con zona horaria de Venezuela. | Admin, Supervisor (CRUD); Operador, Visitante (lectura) |
| 📊 Reportes | Generación de reportes PDF consolidados por módulo (Contingencias, Foro, Calendario, Histórico). | Usuarios registrados |
| 🛡️ Histórico y Auditoría | Logs inalterables de accesos, cargas, modificaciones y eliminaciones. Resaltado en rojo para accesos fallidos. | Solo Administrador |
| Función | Visitante | Operador | Supervisor | Administrador |
|---|---|---|---|---|
| Ver contingencias | ✅ | ✅ | ✅ | ✅ |
| Crear/editar contingencias | ❌ | ✅ (propias) | ✅ (propias) | ✅ (todas) |
| Eliminar contingencias | ❌ | ❌ | ✅ (con justificación) | ✅ |
| Gestionar documentos | Ver | Ver | CRUD | CRUD |
| Gestionar foro | Ver | CRUD (propios) | CRUD (propios) | CRUD (todos) |
| Gestionar calendario | Ver | Ver | CRUD | CRUD |
| Ver histórico/auditoría | ❌ | ❌ | ❌ | ✅ |
| Gestionar usuarios | ❌ | ❌ | ❌ | ✅ |
El equipo adoptó SCRUM como marco de trabajo ágil, con Sprints de 2 semanas, una velocidad asumida inicial de 20 puntos de historia y un Product Backlog de 33 Historias de Usuario (134 PH totales).
Para la planificación, seguimiento y visualización del flujo de trabajo, el equipo utilizó Trello como herramienta de gestión de proyectos ágil. Se configuró un tablero con las siguientes columnas:
| Columna | Propósito |
|---|---|
| Product Backlog | Historias de usuario priorizadas según MoSCoW. |
| Sprint Backlog | Historias comprometidas para el Sprint en curso. |
| En Progreso | Tareas activas asignadas a un miembro del equipo. |
| Revisión / QA | Tareas completadas en espera de validación del Product Owner. |
| Hecho | Historias aprobadas y entregables validados. |
Cada historia de usuario se representó como una tarjeta de Trello que incluía:
- Título descriptivo y código de historia (HU-XX).
- Descripción con criterios de aceptación.
- Etiquetas de prioridad (Must Have / Should Have / Could Have / Won't Have).
- Asignación de responsable y estimación en puntos de historia.
- Checklist de subtareas técnicas (diseño, desarrollo, pruebas).
🎯 Trello facilitó la transparencia del proceso, permitiendo al Scrum Master monitorear el progreso diario y al Product Owner validar avances en tiempo real.
| Sprint | Periodo | Objetivo | Historias de Usuario | Puntos | Estado |
|---|---|---|---|---|---|
| Sprint 0 | 3-11-25 al 22-11-25 | Definición, alcance y preparación | Diagnóstico, levantamiento de 24 RF, 33 HU, estimación Planning Poker | — | ✅ Completado |
| Sprint 1 | 23-11-25 al 6-12-25 | Fundación y Seguridad Inicial | Autenticación, roles, gestión de usuarios, histórico de accesos | 23 | ✅ Completado |
| Sprint 2 | 7-12-25 al 20-12-25 | Core de Contenido y Trazabilidad | Contingencias (ver/cargar), repositorio documental, logs de auditoría | 20 | ✅ Completado |
| Sprint 3 | 4-1-26 al 17-1-26 | Foro, Reportes de Seguridad y Usabilidad | Foro técnico (ver/crear/reportar), búsqueda de documentos | 21 | ✅ Completado |
| Sprint 4 | 18-1-26 al 31-1-26 | Reportes Finales y Usabilidad | Reportes de histórico, filtros de contingencias y foro, calendario | 23 | ✅ Completado |
- Velocity Promedio: ~22 puntos de historia por sprint.
- Burndown General: Pendiente inicial de 134 PH → 0 PH al cierre del Sprint 4.
- Deuda Técnica: 3 PH arrastrados del Sprint 2 al 3 (generación de reportes PDF), compensados exitosamente.
- Cobertura MVP: 100% de requisitos "Must Have" (MoSCoW) entregados.
- Product Backlog con priorización MoSCoW.
- Sprint Backlog por iteración.
- Burndown Charts por Sprint y general del proyecto.
- Gráfico de Velocidad del equipo
- Sprint Review con validación del Product Owner.
- Sprint Retrospective para mejora continua.
📈 Los gráficos de Burndown y Velocity están disponibles en
/docs/y en/captures/modelado-casos-de-uso-secuencia/.
gcs-project/
├── 📂 BACKEND/ # API RESTful — Laravel 11
│ ├── app/
│ │ ├── Http/Controllers/ # Controladores por módulo
│ │ ├── Models/ # Modelos Eloquent (PostgreSQL)
│ │ └── ... # Middleware, Requests, Policies
│ ├── config/ # Configuración de Sanctum, DB, Mail
│ ├── database/
│ │ ├── migrations/ # Esquema relacional completo
│ │ └── seeders/ # Datos iniciales de prueba
│ ├── routes/
│ │ └── api.php # Endpoints REST protegidos
│ └── storage/
│ └── app/public/ # Almacenamiento de documentos técnicos
│
├── 📂 FRONTEND/ # Aplicación SPA — React 19 + Vite
│ ├── src/
│ │ ├── components/ # Componentes reutilizables (UI)
│ │ ├── pages/ # Vistas por módulo
│ │ ├── services/ # Consumo de API (Axios/Fetch)
│ │ ├── context/ # Gestión de estado global (Auth)
│ │ └── assets/ # Imágenes, logos CANTV/UNETI
│ └── ... # Configuración ESLint, Vite
│
├── 📂 captures/ # Evidencias gráficas del proyecto
│ ├── modelado-casos-de-uso-secuencia/ # Diagramas UML (Ilust. 7-33)
│ └── vistas-sistema/ # Screenshots de la interfaz (Ilust. 34-43)
│
├── 📂 docs/ # Documentación académica y técnica
│ ├── 01.informe-final.pdf # Informe completo del proyecto
│ ├── Recuperación de Contraseña en Laravel.pdf
│ ├── Correcciones GCS.txt # Pendientes y mejoras identificadas
│ └── comandos.txt # Dependencias npm instaladas
│
└── README.md # Este archivo
- PHP >= 8.2
- Composer >= 2.0
- Node.js >= 20 & npm
- PostgreSQL >= 14
- Git
git clone https://github.com/darwinjcn/gcs-project.git
cd gcs-projectcd BACKEND
# 1. Instalar dependencias de PHP
composer install
# 2. Configurar variables de entorno
cp .env.example .env
# 3. Editar .env con credenciales de PostgreSQL y configuración SMTP
# Ejemplo de configuración de base de datos:
# DB_CONNECTION=pgsql
# DB_HOST=127.0.0.1
# DB_PORT=5432
# DB_DATABASE=gcs_database
# DB_USERNAME=tu_usuario
# DB_PASSWORD=tu_contraseña
# 4. Generar clave de aplicación
php artisan key:generate
# 5. Ejecutar migraciones y seeders (crea tablas y datos de prueba)
php artisan migrate --seed
# 6. Crear enlace simbólico para almacenamiento de documentos
php artisan storage:link
# 7. Iniciar servidor de desarrollo
php artisan servecd FRONTEND
# 1. Instalar dependencias
npm install
# 2. Dependencias adicionales utilizadas en el proyecto
npm i react-router-dom
npm install sweetalert2
npm install jspdf jspdf-autotable
npm install styled-components
# 3. Configurar variable de entorno apuntando al backend
# VITE_API_URL=http://localhost:8000/api
# 4. Iniciar servidor de desarrollo
npm run devAsegúrate de crear la base de datos gcs_database (o el nombre que definas en tu .env) con codificación UTF8 y configurar el acceso en el .env del backend. El esquema incluye tablas para usuarios, roles, contingencias, documentos, foros, comentarios, eventos de calendario y logs de auditoría con integridad referencial completa.
Los diagramas de casos de uso y secuencia se encuentran en captures/modelado-casos-de-uso-secuencia/:
- Casos de Uso: Acceso al sistema, Recuperación de contraseña, Gestión de Contingencias, Documentación, Foro Técnico, Calendario, Reportes, Histórico y Usuarios — modelados por rol (Admin, Supervisor, Operador, Visitante).
- Diagramas de Secuencia: Autenticación y seguridad (Ilust. 31), Reporte de contingencia satelital (Ilust. 32), Gestión documental — carga de archivos (Ilust. 33).
Screenshots funcionales disponibles en captures/vistas-sistema/:
| Vista | Descripción |
|---|---|

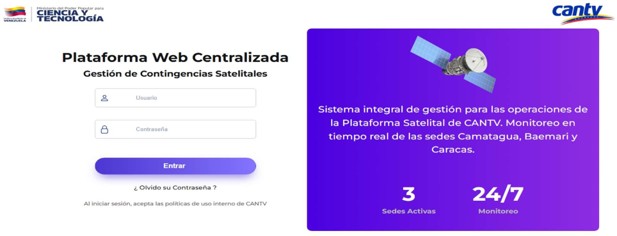

| Login | Pantalla de acceso con validación de dominio @cantv.com.ve |
| Recuperación de contraseña | Modal de envío de clave temporal por correo |
| Cierre de sesión | Confirmación de cierre de sesión activa |
| Dashboard | Panel panorámico con alertas activas, documentos, hilos y eventos |
| Contingencias | Tabla cronológica con filtros de prioridad, estado y sede |
| Foro Técnico | Listado de temas abiertos/cerrados con acciones CRUD |
| Crear nuevo tema en foro | Formulario de creación de hilos de discusión técnica |
| Documentación | Gestor de archivos técnicos con paginación y búsqueda |
| Calendario | Vista mensual de mantenimientos programados |
| Perfil de usuario | Gestión de contraseña y datos personales |
💡 Nota: Haz clic en cualquier vista de la tabla para ver el screenshot completo en el navegador.
docs/01.informe-final.pdf— Informe técnico completo: marco teórico, metodológico, resultados, conclusiones y recomendaciones.docs/Recuperación de Contraseña en Laravel.pdf— Especificación técnica del módulo de recuperación de credenciales.
Ejecutadas en conjunto con el Product Owner y el tutor empresarial Ing. Rodolfo Pacheco:
| ID | Módulo Evaluado | Criterio de Aceptación | Estado |
|---|---|---|---|
| UAT-01 | Seguridad — Autenticación | Denegación con datos erróneos; token válido con Sanctum | ✅ Aprobado |
| UAT-02 | Gestión de Contingencias | Sincronización inmediata API-panel; registro de nodos afectados | ✅ Aprobado |
| UAT-03 | Repositorio Documental | Carga de PDF; restricción de lectura por rol; almacenamiento local funcional | ✅ Aprobado |
| UAT-04 | Foro Técnico | Apertura de hilos y actualización interactiva sin demoras | ✅ Aprobado |
Se dictaron dos sesiones intensivas de entrenamiento práctico al personal técnico de CANTV bajo la metodología "Aprender Haciendo":
- Nivel Operativo (Ingenieros y Técnicos de Campo): Registro rápido de contingencias, asignación de criticidad, interacción en foro y consulta de calendario.
- Nivel Administrativo (Supervisores e IT): Gestión de roles (RBAC), análisis de logs de auditoría, generación de reportes mensuales.
Resultado del simulacro crítico: El 100% del personal participante interactuó de forma autónoma con el sistema, registrando incidencias y localizando manuales en un tiempo promedio inferior a 2 minutos.
"La ingeniería de software está incompleta si no se acompaña de una estrategia de capacitación humana cercana."
- Arquitectura Desacoplada: La separación Laravel/React demostró alta eficiencia en la intranet corporativa, reduciendo el consumo de ancho de banda entre sedes.
- Gobernanza Digital: Configurar un entorno de homologación local aislado fue clave para respetar las políticas de seguridad de CANTV y preparar el software para auditorías de código estrictas.
- Adopción Humana: Diseñar interfaces limpias y centradas en el usuario venció la resistencia al cambio del personal operativo, validando que la UX es tan crítica como la robustez de PostgreSQL.
- Dinámica Ágil: La gestión por Sprints permitió absorber deuda técnica (Sprint 2→3) sin comprometer la entrega del MVP ni la calidad del producto.
- A la Gerencia de Sistemas de CANTV: Agilizar la auditoría técnica de la plataforma provisional para proceder con la migración definitiva a servidores de producción corporativos.
- Al Personal Operativo: Mantener la rigurosidad en el registro inmediato de contingencias y alimentar activamente el foro técnico para consolidar una base de conocimientos robusta.
- Mantenimiento de Datos: Implementar política automatizada de backups semanales en PostgreSQL y plan de mantenimiento preventivo para el storage de manuales técnicos.
- Líneas Futuras: Planificar módulos de analítica predictiva aprovechando el histórico de fallas acumulado para generar alertas tempranas de hardware recurrente.
Agradecemos primeramente a Dios por la sabiduría y fortaleza en cada etapa del proyecto. A nuestras familias por su apoyo incondicional. A la profesora María Herrera por guiarnos con dedicación y exigencia académica. A la empresa CANTV y a la Gerencia Programa Plataforma Satelital por abrirnos sus puertas y confiarnos un problema real. De manera especial, al Ingeniero Rodolfo Pacheco Hellal por su paciencia, su know-how operacional y su respaldo continuo como tutor empresarial.
🇻🇪 Soberanía Tecnológica — Desarrollado con software libre (Laravel, React, PostgreSQL) bajo los mandatos del Decreto N° 3.390 y la Ley de Infogobierno.
© 2026 — Ana Contreras, Diana Sierra, Darwin Colmenares. Todos los derechos reservados.
